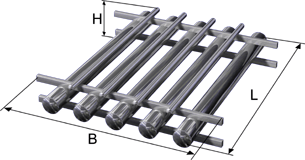

強磁力角格子型マグネット
<用途>
■サニタリー仕様のマグネットバーを角格子状に並べたユニットです。
■製品の加工ラインや搬送中のダクト・パイプに設置し、原料の通過時に除鉄回収します。
<特長>
●サニタリー仕様の高品位仕上げになっています。
●液中使用も可能な防水構造です。液中に吊下げて除鉄回収することもできます。
●永久磁石を使用しているので電源不要、、半永久的に磁力を保持します。
◎SUS316Lでも製作いたします。ご注文時にご用命ください。
◎２段式
◎フレーム付
各種、ご要望により製作いたします。お気軽にお問い合わせください。
 |
 |
| 特注品製作例 |
| 型式 | 処理量 (m3/h) |
寸法（㎜） | 適用マグネットバー | 外装 | 表面最大 磁束密度（mT） |
使用環境 |
質量 （ｋｇ） |
||||||
| B | L | H | 直径（㎜） | 使用磁石 | 本数 | 材質 | 材質 | 仕上 | |||||
| HCPB-HS2020 | 6 | 194 | 194 | 65 | φ25 | ネオジウム 磁石 特性値 1,200mT （12,000G） |
4 | SUS 316L |
SUS 304 |
#400 バフ仕上 |
800 （8,000G） |
80 | 3.0 |
| HCPB-HS2025 | 8 | 244 | 3.6 | ||||||||||
| HCPB-HS2525 | 10 | 244 | 5 | 4.5 | |||||||||
| HCPB-HS2530 | 12 | 295 | 5.4 | ||||||||||
| HCPB-HS3030 | 14 | 295 | 6 | 6.5 | |||||||||
| HCPB-HS3040 | 18 | 393 | 8.2 | ||||||||||
| HCPB-HS4040 | 24 | 393 | 8 | 12 | |||||||||
| 型式 | 処理量 (m3/h) |
寸法（㎜） | 適用マグネットバー | 外装 | 表面最大 磁束密度（mT） |
使用環境 温度上限（℃） |
質量 （ｋｇ） |
||||||
| B | L | H | 直径（㎜） | 使用磁石 | 本数 | 材質 | 材質 | 仕上 | |||||
| HCPB-RHS2020 | 6 | 194 | 194 | 65 | φ25 | サマリウム コバルト 磁石 特性値 1,100mT （11,000G） |
4 | SUS 316L |
SUS 304 |
#400 バフ仕上 |
800 （8,000G） |
240 | 3.0 |
| HCPB-RHS2025 | 8 | 244 | 3.6 | ||||||||||
| HCPB-RHS2525 | 10 | 244 | 5 | 4.5 | |||||||||
| HCPB-RHS2530 | 12 | 295 | 5.4 | ||||||||||
| HCPB-RHS3030 | 14 | 295 | 6 | 6.5 | |||||||||
| HCPB-RHS3040 | 18 | 393 | 8.2 | ||||||||||
| HCPB-RHS4040 | 24 | 393 | 8 | 12 | |||||||||
| 型式 | 処理量 (m3/h) |
寸法（㎜） | 適用マグネットバー | 外装 | 表面最大 磁束密度（mT） |
使用環境 温度上限（℃） |
質量 （ｋｇ） |
||||||
| B | L | H | 直径（㎜） | 使用磁石 | 本数 | 材質 | 材質 | 仕上 | |||||
| HCPB-HS2020 | 6 | 194 | 194 | 65 | φ25 | ネオジウム 磁石 特性値 1,350mT （13,500G） |
4 | SUS 316L |
SUS 304 |
#400 バフ仕上 |
1,000 （10,000G） |
80 | 3.0 |
| HCPB-HS2025 | 8 | 244 | 3.6 | ||||||||||
| HCPB-HS2525 | 10 | 244 | 5 | 4.5 | |||||||||
| HCPB-HS2530 | 12 | 295 | 5.4 | ||||||||||
| HCPB-HS3030 | 14 | 295 | 6 | 6.5 | |||||||||
| HCPB-HS3040 | 18 | 393 | 8.2 | ||||||||||
| HCPB-HS4040 | 24 | 393 | 8 | 12 | |||||||||
 |
 |
